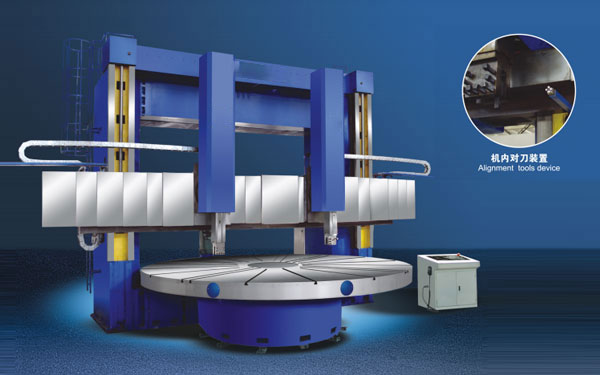

CK5263-GKQ5280
產品特點
- 1、高剛性的龍門框架結構，大截面的立柱及橫梁，箱形結構，優化布筋，所有大件經有限元分析，確保受力狀況下的剛性。
- 2、CK5263依然采用整體龍門框架結構，CKQ5280采用工作臺底座與立柱分體結構，通過基本水平調整機床幾何精度。
- 3、熱對稱結構工作臺及底座，恒流靜壓工作臺導軌，外置大容量油箱，油溫恒溫控制以減少工作臺熱變形及工作穩定性。
- 4、主傳動采用二檔或四檔機械變速，用戶可自由選配交流變頻、交流伺服或直流伺服電機。
- 5、可選配主軸編碼器以車削螺紋。
- 6、多種規格工作臺承載供用戶選擇，方便用戶以小的投入買到適合的機床。
- 7、標配對刀儀方便大型工件加工，可選配磨削主軸。
- 8、多種刀架截面及型式供用戶選擇。
規格參數
|
參數名稱
|
單位
|
CK5263 H/W
|
CKQ5280 H/W
|
||
|
車削直徑
|
mm
|
6300
|
8000
|
||
|
工作臺直徑
|
mm
|
5700
|
7000
|
||
|
工件高度H
|
mm
|
2500/3150/4000
|
2500/3150/4000
|
||
|
工件重量
|
t
|
50/63
|
63/80/100
|
||
|
右垂直刀架切削力
|
kn
|
40/50
|
40/50
|
||
|
左垂直刀架切削力
|
kn
|
35/40
|
35/40
|
||
|
總切削力
|
kn
|
80/100
|
80/100
|
||
|
工作臺扭矩
|
kn.m
|
125
|
160/200
|
||
|
工作臺轉速范圍(2/4級)
|
r/min
|
1.0-32
|
0.63-20
|
||
|
垂直刀架搬度極限
|
度°
|
±30。
|
±30。
|
||
|
數控垂直刀架進給量級數
|
級Step
|
無級stepless
|
無級stepless
|
||
|
數控刀架進給量范圍
|
mm/min
|
0.1-500
|
0.1-500
|
||
|
普通刀架進給量范圍
|
mm/min
|
0.1-500
|
0.1-500
|
||
|
橫梁行程
|
mm
|
2100/2750/3600
|
2100/2750/3600
|
||
|
橫梁移動速度
|
mm/min
|
350
|
350
|
||
|
右垂直刀架垂直行程
|
mm
|
1600
|
1600/2000
|
||
|
右垂直刀架水平行程
|
mm
|
3415
|
4265
|
||
|
左垂直刀架垂直行程
|
mm
|
1600
|
1600
|
||
|
左垂直刀架水平行程
|
mm
|
3415
|
4265
|
||
|
普通刀架快移速度
|
mm/min
|
3000
|
3000
|
||
|
數控刀架快移速度
|
mm/min
|
3000
|
3000
|
||
|
刀桿截面尺寸（寬*高)
|
mm
|
50*50
|
50*50
|
||
|
主電動機功率
|
Kw
|
90/110
|
110/125
|
||
|
滑枕截面
|
mm
|
240*240/280*280
|
240*240/280*280
|
||
|
數控系統
|
FANUC/SIEMENS/廣數/華中數控
|
||||
|
電子手輪
|
日本東測TOSOKU
|
||||
|
機床外形尺寸(長*寬*高)
|
cm
|
1496*750*821
工作高度為250 |
1720*850*821
工作高度為250 |
||
|
機床重量
|
t
|
125
|
180
|
||
|
備注
|
1、主電機可選擇普通，變頻，直流或交流伺服 2、技術參數中有多項選擇的排個的為標準配置 |
||||
